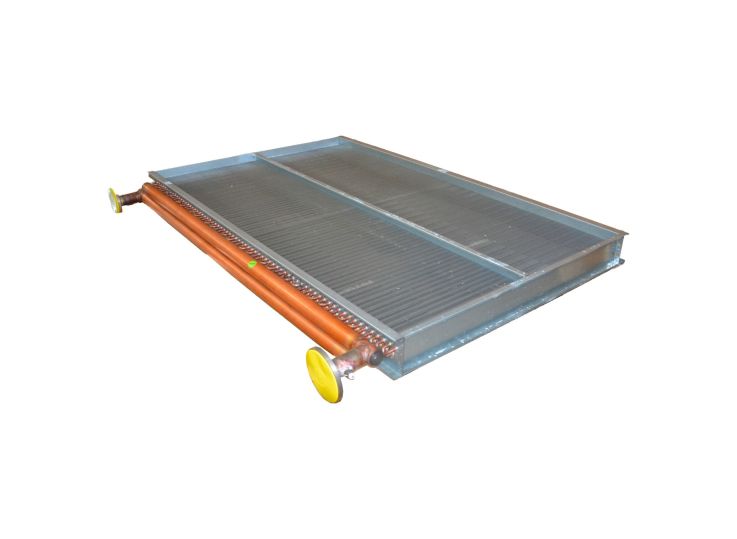

Photo(s) non contractuelle(s)

Echangeur de chaleur HEAT EXCHANGER

Les champs Ville, Préciser votre demande et l'option d'inscription à la newsletter sont facultatifs.

Les informations personnelles saisies dans ce formulaire sont transmises au service commercial Agram de votre département et utilisées pour le traitement de votre demande de devis. Ces informations seront utilisées uniquement à cet usage et ne seront pas transmises à autrui. (en savoir plus). *

Description

CARACTÉRISTIQUES

8 modèles de 100kW à 650kW

Echangeur de chaleur - Heat exchanger

- Echangeur de chaleur à composer avec un ventilateur de type JET WIND ou AIR WIND
- L'échangeur de chaleur se composent de tubes en Cuivre et d'ailettes en Aluminium. Les tubes en cuivre servent au passage du fluide (eau chaude) entre lesquels le transfert de chaleur à lieu. Le fluide rentre et sort de l'unité de l'échangeur de chaleur via les connexions à l'extérieur.

CARACTÉRISTIQUES

Caractéristiques	100 kW	150 kW	200 kW	250 kW	300 kW	400 kW	500 kW	650 kW
Longueur … mm	962	962	1784	1784	1784	2098	2098	2098
Largeur … mm	1300	1300	1300	1300	1300	2000	2000	2000
Hauteur … mm	180	180	180	180	180	250	250	250
Poids … Kg	57	57	106	106	106	288	288	288
Châssis avec passage porte-pales	Sur demande
Cône de raccordement	Sur demande
Température eau (Entrée) … ° C	80	80	80	80	80	80	80	80
Température eau (Sortie) … ° C	60	60	60	60	60	60	60	60
Débit eau … m3/h	4,43	6,65	8,85	10,96	13,17	17,4	21,81	29
Ø Nominal raccordement fluide… DN	DN40	DN40	DN65	DN65	DN65	DN80	DN80	DN80
Débit d'air (à 1000 Pa) … m3/h	8000	12000	12000	16000	22000	32000	38000	55000
Température air (Sortie)… ° C (pour 20°C entrée)	57	57	59	60	60	59	58	55

_*_{Les caractéristiques indiquées ainsi que les formes sont sujettes à évolutions permanentes et elles ne sont ici qu'à titre indicatif, demandez des précisions écrites à votre interlocuteur.}
