Broyeur Turbo Cipan

Labourer et broyer en un seul passage
Entraînement hydraulique sans prise de force avant

Broyeur TURBO CIPAN agram

Plus de vues

  • Description

Le broyeur frontal entraînement hydraulique pour les couverts végétaux, cultures intermédiaires (CIPAN) etc

Le TURBO CIPAN a pour but de remédier aux contraintes liées à la destruction des couverts végétaux. Pour cela, AGRAM propose le BROYEUR susceptible d'être combiné à un équipement en aval tel qu'un outil à dents, un outil à disques, un semoir et même le plus souvent une charrue.

Attelage frontal du broyeur TURBO CIPAN
ATTELAGE FRONTAL 3 POINTS
L'installation frontale du broyeur offre :
. Une qualité de travail remarquable grâce à l'exécution du broyage, en aval du passage des roues du tracteur.
. Une souplesse d'utilisation et de conduite.
. L'avantage d'équilibrer le convoi formé par le tracteur et l'outil à l'arrière.

Conception du TURBO CIPAN
ENTRAÎNEMENT HYDRAULIQUE

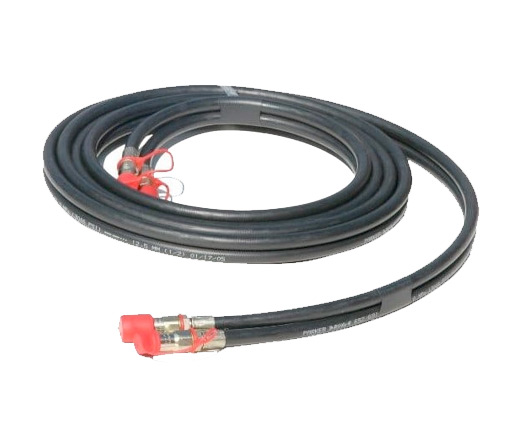

L’entrainement des rotors par un moteur hydraulique rend le montage plus simple et plus souple puisque la seule liaison entre le moteur et le tracteur est deux flexibles hydrauliques, évitant ainsi l’équipement d’une prise de force à l’avant du tracteur. L’un seulement des rotors est équipé d’un moteur hydraulique et l’entrainement de l’autre rotor se fait par une transmission mécanique à partir du premier. Les lames sont alors synchronisées pour un parfait recroisement.

A : Moteur hydraulique
B : Transmission mécanique
Châssis du TURBO CIPAN
CHÂSSIS À DOUBLE DÉPORT
Un vérin télescopique assure le déplacement du broyeur intégralement à droite ou à gauche, ce qui permet :
. De travailler avec un outil arrière déporté, par exemple une charrue.
. D'approcher les bordures de champs, haies ...
. De contourner un obstacle ou au contraire atteindre une surface décalée.


Attelage pendulaire du broyeur TURBO CIPAN
ATTELAGE PENDULAIRE OSCILLANT
La liaison entre le châssis et l’attelage est faite par 2 axes pivotants qui permettent au broyeur de fonctionner toujours dans la position la plus parallèle au sol même lorsque le tracteur se trouve dans une position de biais, comme pour la technique du labour, qui nécessite au tracteur le travail en raie.
Ce système est un correcteur de dévers automatique.

Roues pivotantes du TURBO CIPAN
ROUES PIVOTANTES
Les roues 6.50 – 10 permettent de régler la hauteur de travail, d’ajuster la machine au suivi du sol en corrigeant l’assiette du broyeur par rapport à celle du tracteur et d’absorber les variations du terrain.

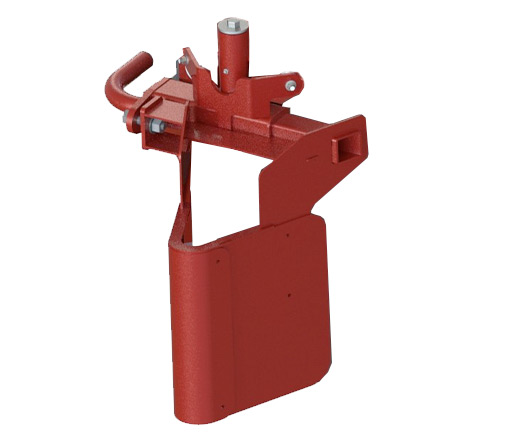

C : En option, le montage des diviseurs permet d'ouvrir le passage devant les roues.

Voir d'autres produits de la même catégorie :

Caractéristiques

TURBO CIPAN 300
Poids 1350 kg
Largeur de travail 3,00 m
Largeur hors tout 3,10 m
Longueur hors tout 2,90 m
Largeur de transport 3,10 m
Poids sur le relevage au travail 700 kg
Nombre de rotors 2
Nombre de couteaux par rotor 2

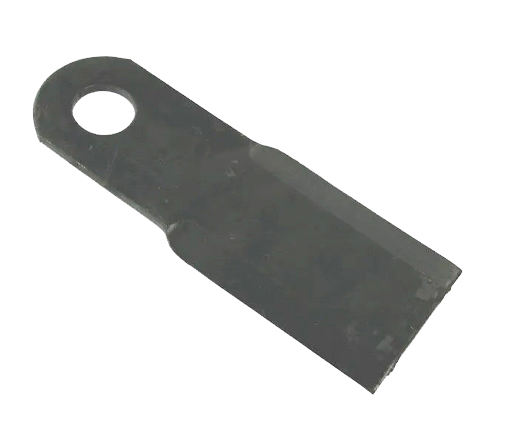

Dimensions des couteaux 460 x 100 x 12
Diamètre des rotors 1620 mm
Hydraulique nécessaire 1 SE avec retour
Débit hydraulique minimum 90 L / min
Pneumatiques 6,50 - 10
Double déport hydraulique Oui
